玩家們使用家庭劇院投影機主要是用來做日常收視（包括一般或高畫質網路影片）？還是看電影？我知道答案會很不一樣，如果我問的是電視機，應該就是以日常收視為主，會起心動念買投影機的玩家，我不敢說「全部」、但「大部分」目的是為了享受電影對吧！投影機與電視在顯示上最大的差別是尺寸，尺寸夠大、讓畫面能涵蓋更大的視野範圍，就讓觀賞者有進入電影情境中更強的沈浸感，如果只是看一般影集、日常收視的電視節目，75吋、85吋也就很夠了。
一切都是為電影！罕見的2.37:1投影機
我想各位都認同看電影需要更大的畫面尺寸對吧！然而現在的家庭劇院投影機所作的顯示卻是與這樣的需求恰恰相反，絕大多數機種的畫面寬高比是16:9、很少數是17:9，以電影、尤其是大片（高成本商業電影）常見的Cinemascope以2.39:1的畫面寬高比居多，這些電影畫面在16:9的光域顯示時，在電影畫面之外上下加總的「黑邊」約佔總面積的24.5%，換言之用家們用投影機看很多好萊塢大片時顯示面積大約只有日常收視16:9的四分之三，真的需要看更大的畫面、要用投影機看電影，顯示面積反而比「看電視節目」更小，這合理嗎？不過沒辦法，這就是現實，我們都有看過16:9、17:9與1990年代的4:3投影機，有誰認識家裡裝Cinemascope投影機的玩家啊？這回我要評測的物件就是這麼特別：Barco Bragi CinemaScope的名稱就已經直白地說明，它是一部非常硬派面向電影的Cinemascope投影機，全畫面寬高比是2.37:1。
電影放映投影機的專家造出的頂級家庭劇院投影機
對於家庭劇院資歷超過25年、甚至30年的資深超級玩家來說，Barco絕對是天王品牌，在1990年代後期一部9吋管的Braco三槍投影機價格將近台幣200萬、買房都夠付頭期款了！當時能與之抗衡的也只有Sony的9吋管旗艦機，但我認識的幾位超級玩家多數選Barco，這不是因為Barco的解析度特別高（當時決定解析度勝敗的關鍵是調校功力與搭配的影像處理器），而是色彩與階調的風味與魅力度、到現在我還印象深刻，就像有人會問玩攝影的人問為什麼要買Leica？真的不用太多解釋，你覺得好看就對了。

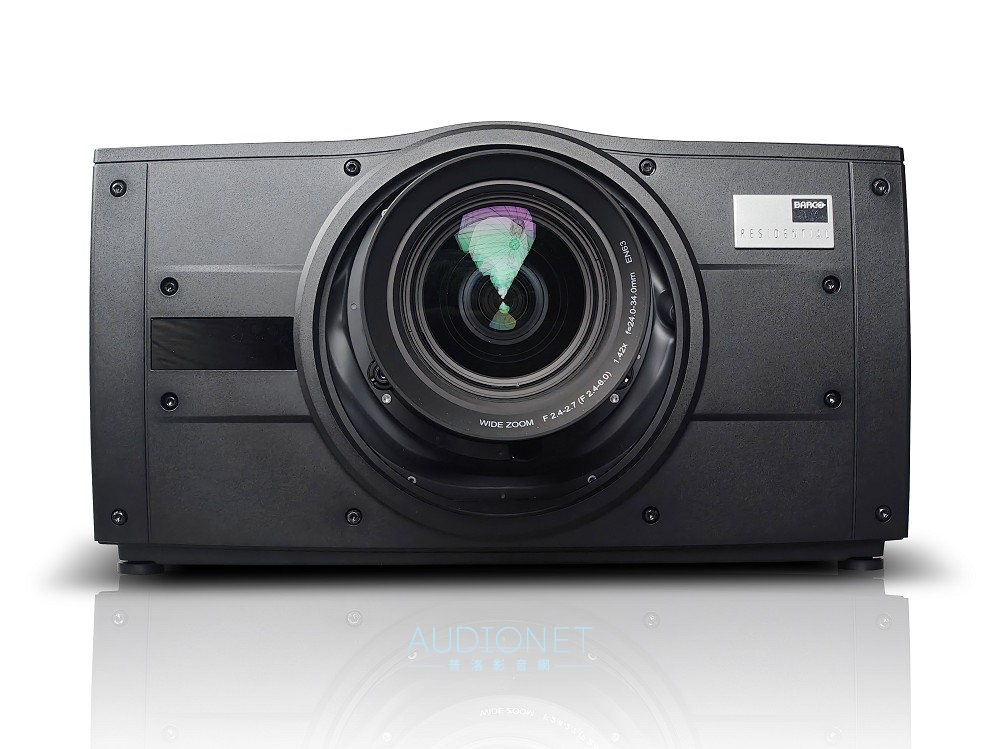

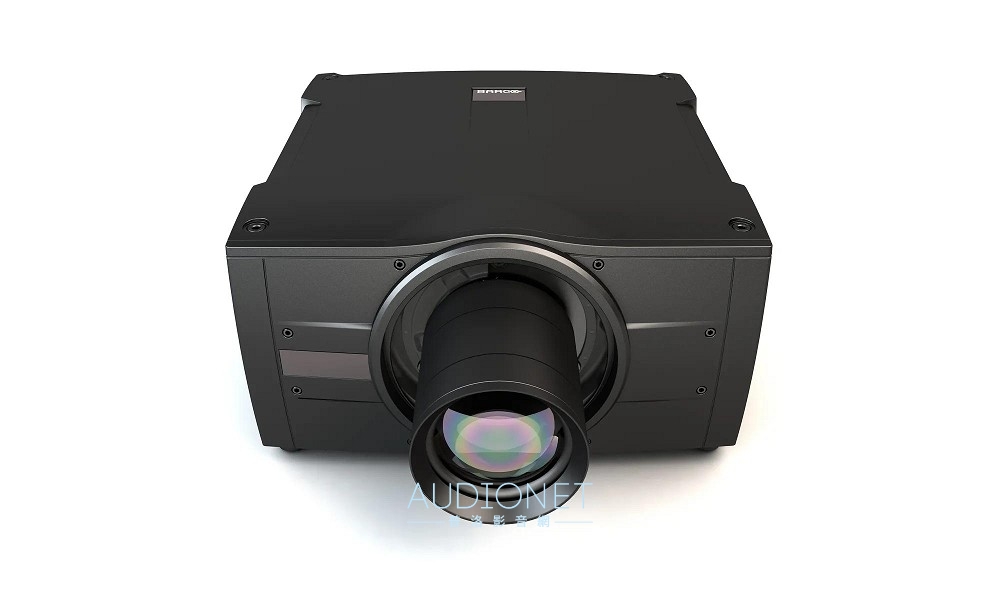

在三槍時代之後，Barco很快就轉做DLP投影機，初期先做家用機，後來就把重心整個移到真正的電影院做數位電影放映用投影機，大家買票進場看電影，有很高的比例就是用Barco投影機。本篇主角Bragi CinemaScope（以下簡稱Bragi CS）屬於Barco Residential（住宅系列）的一員，這是專為Hi-end家庭劇院製作的頂級投影機，配備三原色LED光源，用大尺寸顯像元件、大光機與大口徑鏡頭，影像電路會自動偵測輸入視訊畫面的寬高比，從16:9 到 2.39:1做自動縮放，用家也可以採取手動切換縮放。
電影畫面比日常收視大24%，150吋Cinemascope銀幕正常都裝得下
Bragi CS建議搭配是120至150吋的銀幕，當然是以搭配Cinemascope銀幕為優先，我試算了一下，150吋2.35:1銀幕的畫面高度差不多剛好就是150公分，即使是加上銀幕邊框（固定框架幕）或者電動銀幕的捲軸外殼以及布幕約30公分的上黑邊，正常住宅的樓面高度都可以裝得下。
150吋2.35:1銀幕的畫面寬度約為350公分，用它顯示「完整」16:9畫面（上下無切、無變形）則是在2.35:1銀幕光域的左右兩側大約各有42公分寬的黑邊，此時幾乎與120吋16:9銀幕的顯示面積完全相同，畫面高度約150公分、寬度約266公分。從以上的敘述您就可以看出Bragi CS在2.35:1銀幕顯示的優勢，電影畫面的寬度與面積比日常收視的16:9大24%，更符合「看電影要大畫面」的需求。想要裝更大的銀幕也行，考慮本機的光輸出與投影尺寸，銀幕增益最好選擇1.6以上的。
廣色域、長壽命的RGB LED光源
目前只要提到長壽命免換燈，玩家們該都可以順口接著說「雷射光源」，不過Bragi CS用的並非雷射、而是LED。過去我們對於LED光源應用在投影機的印象大概就是小型、便攜式、亮度不高的投影機，而Bragi CS的光源則是來自於飛利浦在2017年發表、後來還有經過改良的ColorSpark HLD（High Lumen Density）LED 技術，這是一種三原色LED光源，Barco會想用這種光源的原因是為了賦予Bragi CS廣色域性能，廣色域的目標很明確：要能夠確保「大於或等於」數位電影標準DCI-P3的色域範圍。
以三原色光合成白光，R、G、B的發光佔比依序約為30%、59%、11%，因此LED光源夠不夠亮的關鍵在於佔比近六成的綠光，ColorSpark HLD LED 技術就是用來加強綠色的發光，綠色的發光模組就像是一個很窄的隧道、隧道的壁面裝著多枚藍光LED、隧道裡是特殊配方材料的螢光棒，以LED發出的藍光激發螢光棒轉換成綠光，利用光學擴展量原理，在螢光棒所在狹小隧道內產生高密度的光束向外發射，由於高密度光束很集中、雜散光的成分就會比較低（對原生對比度有利）。
至於Bragi CS三原色LED之中的藍與紅光的則是以LED直接發光，沒有使用HLD結構。我記得當年飛利浦發表此項技術，當時展示機達到DCI-P3色域的96%，這還沒有達到Barco的標準，所以Braco在Bragi CS機內還裝了一個電動 DCI/P3 濾光片，當此濾光片在使用狀態下（光路上），Bragi CS的色域就能超過DCI-P3。
▲

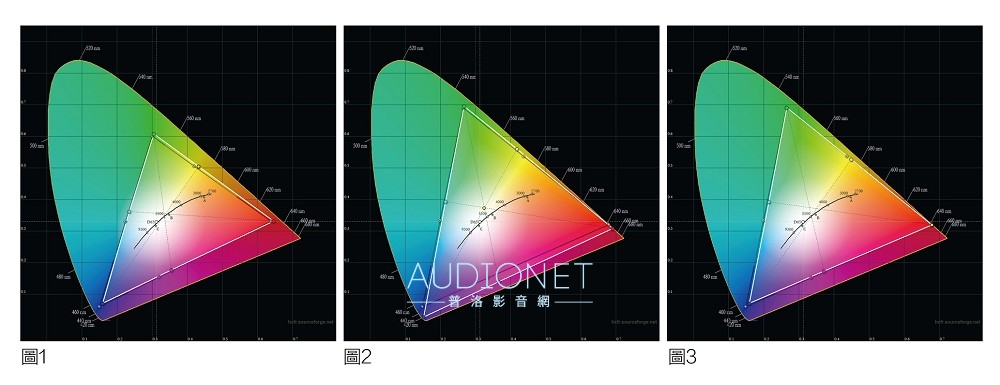

本機可以說是把專業顯示器材精神在家用投影機實現，所以不要想有的沒的，影像調校就是以準確為目標、而不是討好某些玩家族群的口味。請見圖1，這是本機顯示SDR視訊的狀況，實測色域（白色三角形）與HDTV標準的Rec.709色域幾乎完全疊合，就是要準確、沒有色域擴展。
再看圖2，白色三角形是Bragi CS對應HDR BT.2020視訊輸入時，Native模式的實測色域，黑色三角形則是數位電影標準DCI-P3，這就是Bragi CS顯示色域展開到最大的狀態，從測試結果可以看到它的最大色域超過DCI-P3的範圍。我們再看圖3，這是太順使用光譜儀測試、為本機校正HDR模式的結果，在此可以看到原本在Native模式超過DCI-P3的範圍（特別是B-M-R區間）已經收斂，顯色範圍與P3重合、確保電影顯示色彩的正確性。
5K解析度與「三光源」的優勢
此LED光源在「全光輸出的狀態」壽命為50,000小時（這是發光的半衰期、發光強度衰減為50%），所以如果每天平均看兩部電影，Bragi CS可以看34年免換燈泡，若降低光源發光至75%功率，光源壽命則能增為7.5萬小時。Bragi CS是單板式DLP投影機，以一枚0.9吋原生解析度2560×1600的16:9 DMD做XPR位移顯像，畫素數理論值為5120×3200，本機是取其中5120×2160做2.37:1的顯示，因此他們才會說Bragi CS是5K投影機，至於16:9視訊輸入則是以3840×2160做1:1顯示。
單板式DMD都必須在每個畫面「分時」做RGB三原色的輪替顯示，傳統的作法是用白光光源通過包含RGB三原色的旋轉濾光片、也就是「色輪」，色輪轉到三原色的哪個顏色、DMD就顯示那個原色的畫面，利用人眼視覺暫留結合三原色的顯像成為完整畫面。但是也因為RGB輪替顯示會受到色輪轉速的限制，因此動態視力較好的人就會察覺「彩虹效應」。Bragi CS沒有色輪，它是直接控制R、G、B三個獨立LED光源輪替發光，因為LED的開關動作極快，所以不會有傳統DLP投影機的彩虹現象。
製作精良的投影鏡頭群
目前絕大多數家庭劇院投影機使用的顯像元件都不超過0.8吋，本機使用的DMD則是0.9吋，先前我在評測中就提到過這就像傳統相機的片幅、或者數位相機攝像元件的尺寸差異，尺寸愈大、光學特性愈好，但是從顯像元件、光機到投影鏡頭的配套必須「從頭大到尾」，壞處是造價一定不便宜，好處是光損失小、各類光學失真也會變小，Barco有專業數位電影放映投影機的基礎與形象，當然是沒有妥協地作到最好，所以Bragi CS搭配的鏡頭群不只是玻璃鏡片，而且還包含非球面鏡片與超低色散的性能。
既然說是鏡頭「群」這就表示Bragi CS是可拆換鏡頭的設計，從超短焦、90度轉向超短焦、廣角變焦、標準變焦到長變焦總共有8款鏡頭可以搭配，每一款都可以做水平與垂直的鏡頭位移（Lens Shift）。這次送測Bragi CS裝上去的是搭配案例最多、適用性最廣的原廠鏡頭之一「EN63」，它可以做垂直最大±110%（畫面高）、水平最大±32%（畫面寬）相當大幅度的畫面位移，這是光學的位移所以不會讓畫面變形，不必用到數位的幾何修正、不會損失解析度，所以可以讓Bragi CS的安裝位置相當有彈性，用這款鏡頭計算投影Cinemascope銀幕120吋、150吋與200吋的最短投影距離依序是337、421與562公分，最長投影距離則依序為478、597與796公尺，Bragi CS單機和鏡頭是分別計價的，EN63多數空間適用，若想在投影距離為達562公分（空間前後長度不足）的情況下還想看200吋以上的大畫面，還有5款鏡頭可以配合空間條件來搭配。
比照電影院的專業校正
Bragi CS投影機「正規的」安裝與校正程序與Braco電影院投影機的要求幾乎沒有差別，本次評測就是總代理太順做專業的安裝與測試校準，包含鏡頭的調整確保整個畫面有理想的合焦，用Qalif Spectro光譜儀實測Bragi CS與銀幕搭配之後，實際在畫面上顯示的色域、色座標與色溫進行校正，在測試過程中已經得知Bragi CS的原生（最大）色域範圍比DCI-P3範圍更大，校正的目標則是收斂超過的部分，最終讓實際顯示色域與DCI-P3標準完美疊合。
我也有實測「校正前」、「校正後」的色域變化，儘管我的測試裝備沒有太順專業人員用的等級那麼高，但是也很容易可以看出Bragi CS的最大色域範圍比DCI-P3還大：其中在G-Y-R與G-C-B的區間與P3色域非常貼近，B-M-R區間的色域大於P3、也正是校正後收斂的部分。而Bragi CS內建Barco的RealColor色彩管理系統，在儀器輔助校準之後能確保色彩、色域、色溫的準確性。
▲

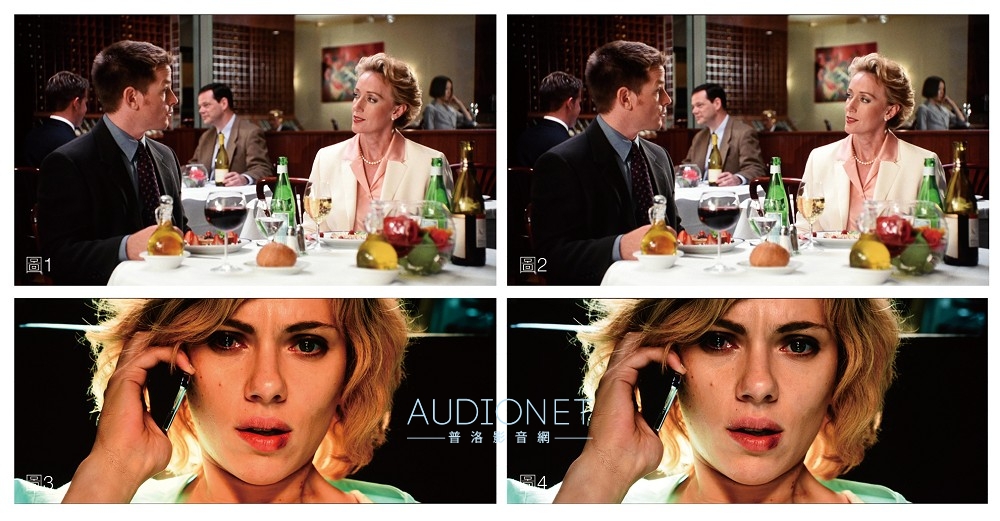

圖1、圖2分別是本機顯示SDR視訊「校正前、校正後」的實拍畫面，由於本機先天的準確性夠且顯示色域相同，因此看起來差異不大。圖3、圖4是本機顯示HDR影片的實拍畫面，能明顯看出調校前後的差異：圖3是沒有校正的Native色域，紅、洋紅與藍的顯色範圍超過標準、色域超廣，而圖4則是把色域校準到DCI-P3標準。哪個比較好還需要說嗎？當然是校正後的階調更完整、色彩更真實，這也是要讓各位理解色域並非愈大愈好，要看電影就應該以數位電影的色彩定義為本。
Bragi CS的影像處理與實測動態解析度
以上色域相關的敘述都是在本機顯示HDR BT.2020視訊的狀態下。而Barco的想法顯然就是以「忠實還原」為目標，因此在SDR視訊輸入做對應顯示，色域就是相當標準的Rec.709、不做色域擴張。所有的影像處理都沒有添油加醋，像是中、高階電視都會做運動插補以提高動態解析度、降低24p電影畫面物像流動原生的顫動，Bragi CS就不提供運動插補改變畫面更新率，另外在高階電視與家庭劇院投影機常有提高細微清晰度的超解像處理、Bragi CS也是沒有。它就是做影像「直出」的顯示，因此延遲時間超低（20ms以下），可以應用在模擬器、也很適用於電玩（也可以考慮與本機同級的16:9機種Bragi），倘若Bragi CS用家希望能採取運動插補的顯示或增加其他影像處理功能，可以考慮採用madVR Extreme MK2與本機搭配。
即使沒有做運動插補，我實際播放檢視各種動態解析度測試片段還是可以看得出Bragi CS的動態解析度相當不錯，FPD Benchmark的Resolution Pattern :6.5ppf測得900條（滿分1080條），另外以各種速率4K/60p Motion Resolution Pattern 3840x2160 scroll檢視，結果在移動速率2px與4px兩個片段都能維持與靜態畫面同等的解析度，證實本機的動態解析度優於平均水準，在4K畫面裡慢速、中速移動的場景與物像清晰程度都相當不錯，而且我還特別留意移動物像的階調，像是人物的臉部與手臂都能維持與靜態相當的光影與色彩階調、沒有條帶效應。
極其逼真、接近現實的光影與色彩
Bragi CS看起來如何？我就說嘛，顯示器材好不好，看我同事們的反應就知道，他們都不知道調校過程和儀測數據，所以是直覺反應觀感，這回我沒有呼朋引伴，只是在測試過程中有音響論壇的同事（對攝影相當內行的林哲宏）因為想進來拿器材，看到Bragi CS播放中的電影畫面就「黏住了」，他看了幾分鐘走出去，接著就是陶主編「聽說」裡面有投影機很厲害就進來了（他也是資深攝影玩家）。
到底Bragi CS有什麼魔力？真的沒什麼，就是非常真實「而已」：它能夠讓觀賞者就像看到尺寸超大的專業顯示器畫面，並不是像電視機、多數家庭劇院投影機或多或少「增豔」的色彩，儘管沒有增加色彩飽和度、沒有擴張色域，但就是這麼做讓它呈現出來的色彩幾乎與我們眼見實景看見的幾乎是一模一樣，在HDR BT.2020視訊顯示時，觀賞者能強烈感受到它的廣色域性能，從極淺、中階到極濃色，層次極為分明、呈現出相當大的「色彩動態範圍」，即使在很小的區間，例如極淡色與無色之間、95%以上接近100%的極濃色，都能夠輕易分辨像近色彩的深淺與色調差異。不只是色彩，Bragi CS的光影階調、尤其是低光部分陰影的立體感與明暗完整性近乎完美，電影經常出現的暗夜場景對Bragi CS完全不造成考驗，儘管它並沒有超解像處理，但只要電影內容本身的畫質細膩、清晰度高，Bragi CS就能充分反應。
▼

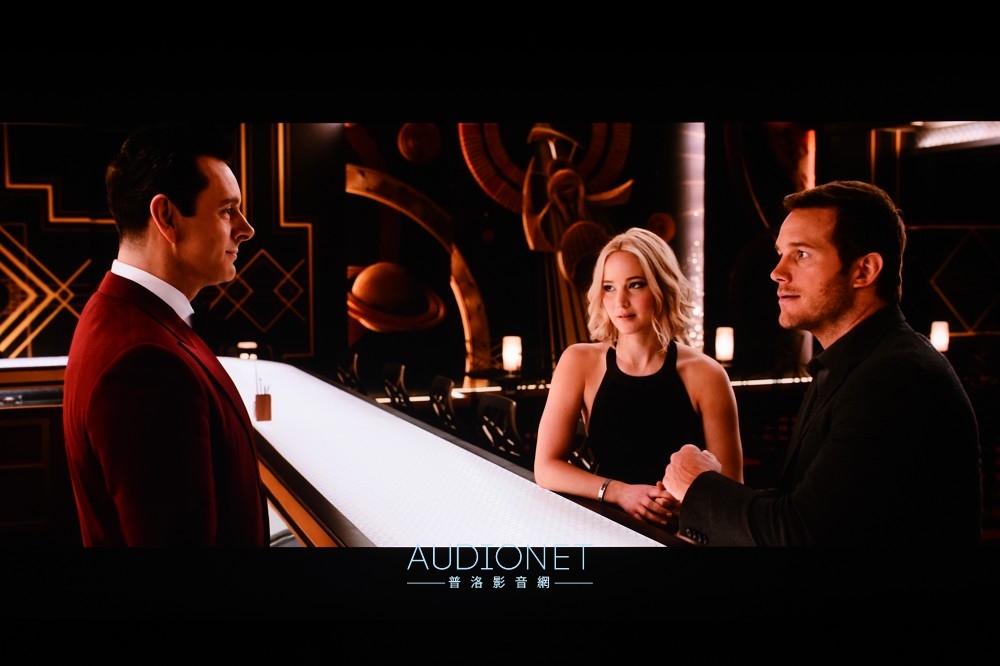

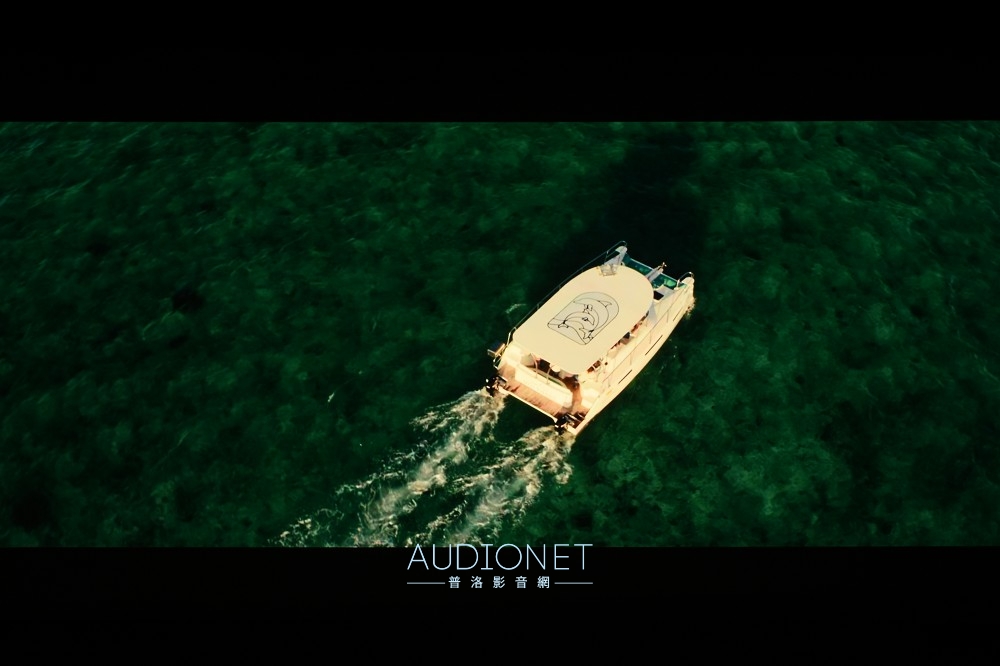

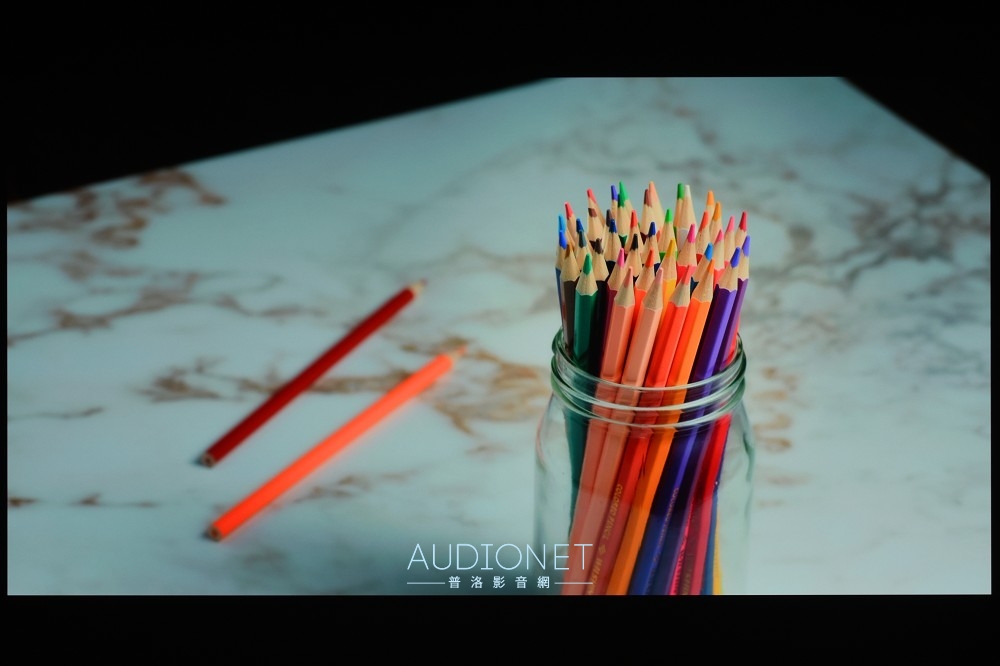

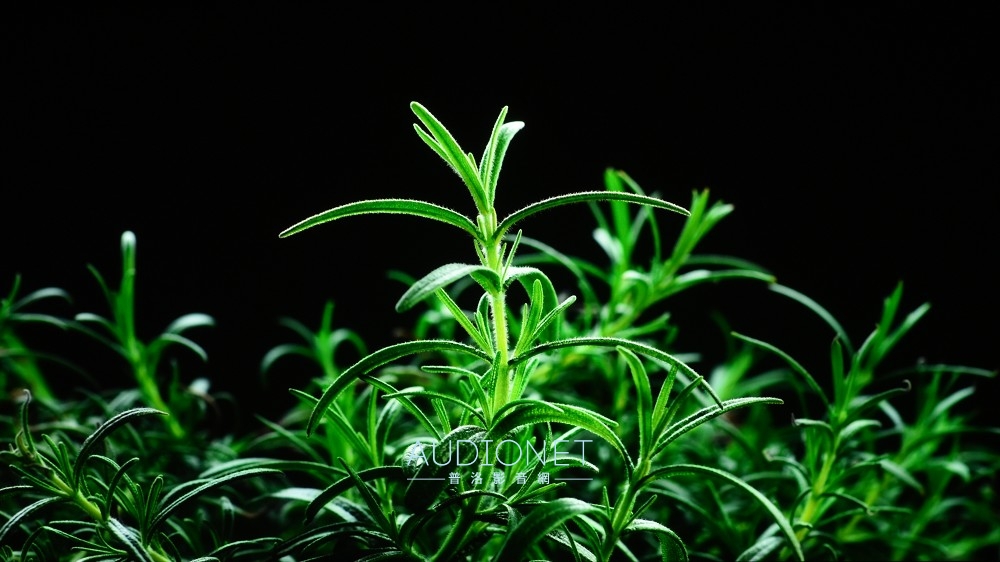

Barco Bragi CinemaScope實拍畫面（無修圖）
忠實呈現創作者意圖
除了以上所述之外，我認為Bragi CS還有兩項非常突出的特點：其一是對於每一部電影畫面風格的呈現，包括燈光、攝影與創作者想要呈現的色彩與光影特質，Bragi CS比它顯示器材更容易看出作品之間的風格差異性；再者是畫面的透視度（景深感）與所有物像的重量感真的好，我認為這樣的表現力有蠻大一部分是光學部分的優勢，沒有霧感、相當高的色純度使得畫面更為清透、物像（也包含人物）的實體感。這兩項特點使它的電影畫面展現出與眾不同的魅力。
最佳推薦
不誇張地說，Barco Bragi CS實質上就是一部「企圖把數位電影放映機搬回家」專門製作給頂級家庭劇院使用的投影機，它真的貴！但是如果您買投影機就是為了看電影，預算不是問題、希望能最接近在電影院欣賞電影的視感，Bragi CS就是最佳選擇之一，它應該獲得我們的最佳推薦。
Barco Bragi CinemaScope規格：
●型式：DLP投影機●解析度：5120×2,160 px @ 60Hz●顯像元件：0.9吋DMD●畫面寬高比：2.37:1●光輸出強度：2,200流明●ANSI對比度：450:1●光源：固態RGB LED●視訊輸入： DP×2、dual link DVII×2、HDBaseT、 HDMI 2.0●耗電量：最高570瓦、一般 500瓦●噪音：30至33分貝●尺寸：450×482×255 mm（W×L×H），不含鏡頭●重量：21.5公斤●參考售價（未稅）：1,060,000元（鏡頭另計）。
進口代理：太順 02-2990-2858
